全自动液体灌装机设备概述
灌装机主要是包装机中的一小类产品，从对物料的包装角度可分为液体、膏体、粉剂、颗粒灌装机；从生产的自动化程度来讲分为半自动灌装机和全自动灌装生产线。 在饮料灌装机械设备方面，美国、德国、日本、意大利和英国的制造水平相对较高。这些设备呈出现新的发展动向：1.多功能。2.高速度、高产量。3.技术含量高、可靠性强。
我国灌装机市场概述：我国灌装机生产厂商，全自动液体灌装设备集中在山东

 全自动灌装机设备安装
本机无需预埋地脚螺丝，设备拆箱后，整机安放于坚实而平整地面，然后调整支腿螺丝高度，并用水平仪纠正倾斜，使各支腿受力均匀，设备调整好后，接通进水管、排污管、电源、气源并固定好。

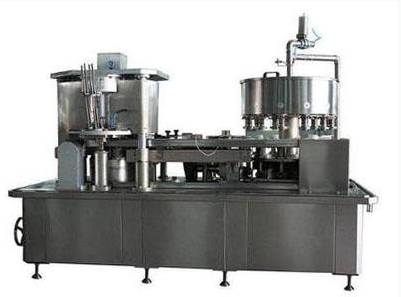

全自动液体灌装机

 全自动液体灌装机工作过程
桶装线按其功能可分冲洗、灌装、封盖三个步骤，其工作过程如下：
1、空桶桶口朝下倾斜入送桶装托，空桶间隙运动链条运动一个工位，此时，空桶为倒立状进行桶口桶身冲洗。
2、冲洗过程共有四道工序：第一道为清水；第二道为消毒液；第三道为无菌水冲洗；第四道无菌水再冲洗；冲洗过后有20S时间用于水桶沥干。
3、冲洗干净的净桶链条向下转动45度，水桶自行滑出，然后由顶桶气缸将桶向下翻转45度，使空桶置于灌装位，等待灌装。
4、灌装阀由气缸推动伸入桶口，自动排气灌装阀逐之打开灌装，灌装时间由PLC设定，并可根据液位高低使用面板多功能按钮进行修正灌装时间，以达到最佳位置，灌装至液位后，多余的水经自动排水口回到纯水箱，以减少纯水浪费。
5、灌装结束后，由出桶气缸将已灌装的桶推至压盖工位，待下步灌装时压盖，至此整个过程结束。

 全自动灌装机使用操作
1、开机前，应检查消毒液位；电源、气压是否正常；用手动法检查各电磁阀、气缸是否良好；动作是否正常；各水泵转向是否正确；空气有无排尽。如发现不正常情况，要排除故障后方可进行生产。
2、本机生产时自动进行冲洗、消毒、灌装、上盖、压盖，无须人为干扰，但操作人员要严密观察各部位状态，发现问题，及时将自动打向手动，以防止意外事故发生。当链条位置不对时，用手动方式将主轴推出，然后推动链条调至正常工位上。工作中应及时补充消毒液，防止泵在无水状态下空转，烧坏密封。
3、生产结束后，应放掉管路中的残存液，切断气路及水源，关闭电源。

 全自动液体灌装机面板功能
1、电源指示：
当回路中有220V电源正常时，控制电源将转换开关打开，该指示灯亮。
2、消毒清洗：
清水及消毒液停启及状态指示灯，在手动位置时，可启停消毒液及清水泵试验。作喷水状态，自动时，该按钮失效，仅作指示灯用，泵由PLC电脑控制。
3、内洗灌装：
纯水（矿泉水）冲洗及灌装停启及状态指示灯，在手动时可启停内洗灌装泵试验喷水及灌装，自动时，该按钮失效，仅作指示灯用，泵由PLC电脑控制。
4、理盖：
理盖机启停及状态指示，过载时状态闪烁报警。手动时可启停理盖器，自动时失效，理盖器由PLC电脑控制。
5、手动、自动开关：
手动自动选择开关，手动时，可按其余按钮分别测试其动作是否正确，供调试时用。自动时，整个动作均由PLC电脑控制，当动作中有失误现象时，可将其手动、自动转换一下复位即可，重新开始，打在手动时全线可停机。
6、主轴：
链条传动气缸控制及状态指示灯，在手动位置时，可启停气缸电磁阀，相应气缸随之伸出及回缩，以供调试用。自动时气缸动作由PLC电脑控制，该按钮仅供调整灌装时间。方法是：先按住该钮，分别调另三个按钮来进行加时间、减时间和回到设定时间。
7、顶桶：
顶桶气缸控制及状态指示灯，在手动位置时，可启停顶桶气缸电磁阀，相应气缸随之动作，供调试用，但当灌装缸伸出，该按钮不能启动顶桶，以免损坏气缸。自动，该气缸动作有PLC电脑控制，该按钮仅供增加灌装时间。方法是：先按住主轴按钮，再按顶桶按钮，按一下增加0.1秒灌装时间，同时伴随简短“滴”声提醒已经按了一下，即增加了0.1秒时间。
8、灌装压盖：
灌装压盖气缸控制及状态指示灯，在手动位置时，可启停相应电磁阀，气缸随之动作。自动时该气缸由PLC电脑控制，该按钮仅供设定灌装时间用。

 全自动灌装机注意事项
1、PLC程序中各参数在出厂前已调整合适，请用户不要自行更改。
2、气路板三连件调压阀组件的贮水杯每班需放水一次。方法是：调整下部螺丝，即可自行排水，油雾气中要经常加一些粘度稀的机油。以保证气缸的使用寿命。
3、各气缸节流阀在出厂前已调整合适。
4、在生产线工作程序开始之前，应保证气源压力在0.45-0.6Mpa，否则系统不能正常工作。
5、设备停止使用时，应先关闭电源开关，然后关闭气源开关。
6、防止水及其他杂物进入电控箱。
7、电气系统接地良好，以防外界干扰电脑引起误动作。
8、定期在齿条及齿轮上加润滑脂。
9、经常调整链条的松紧度。
